事例紹介 - ユナイテッド株式会社様 HALL・LOUNGEの音響／AVシステム改修

ユナイテッド株式会社様 HALL・LOUNGEの音響／AVシステム改修

既存映像設備を活用した、HALL・LOUNGEの音響／AVシステム改修

ユナイテッド株式会社様のオフィス内にあるHALLおよびLOUNGEにて、音響設備を中心としたAVシステムの改修を行いました。

既存環境では、マイクやスピーカーの音量が小さく、音量を上げても聞き取りにくい、さらに大きくすると音が割れてしまうなど、広い空間へ明瞭に音声を届けることが難しい状態となっていました。

当初は、スピーカーの増設とワイヤレスマイク設備の更新を中心にご相談いただきましたが、打合せを重ねる中で、Web会議への対応や、既存のプロジェクター・ディスプレイを含めたAV設備の一括操作など、実際の利用方法に関するご要望も整理していきました。

最終的には、既存の映像設備を活用しながら、マイク、スピーカー、音声処理、Web会議音声、映像切替を統合し、Crestronを使用したタッチパネルから一括操作できるAVシステムを構築しました。

解決したい課題

音量を上げても聞き取りにくい音響環境

既存の音響設備では、空間全体に十分な音量が届かず、場所によって聞こえ方に差が生じていました。単純に音量を上げると音が割れたり、明瞭度が低下したりするため、会議や社内イベントなど、多人数で利用する際に発言内容を聞き取りにくいことが課題となっていました。そのため、スピーカーの増設だけではなく、配置、出力系統、音声処理を含めた音響システム全体の見直しが必要でした。

Web会議を含む多目的利用への対応

HALLおよびLOUNGEは、会議、プレゼンテーション、社内イベントなど、さまざまな用途で使用されます。システムの検討を進める中で、室内のワイヤレスマイクやスピーカーを利用したWeb会議や、ハイブリッド形式のイベントにも対応したいというご要望がありました。また、ハンドマイクとピンマイクを用途に応じて使い分けられることや、複数のマイクを個別に調整できる運用も求められました。

既存設備を活かしながら操作を分かりやすくしたい

HALLには左右2台のプロジェクター、LOUNGEには複数のディスプレイが設置されており、映像ソースの切替、電源操作、音声選択、音量調整など、設備ごとに異なる操作が必要でした。使用可能な映像設備は継続して活用しながら、設備に詳しくない方でも、必要な操作を一つの画面から分かりやすく行える環境が求められました。

実施内容

音響システム全体の再設計

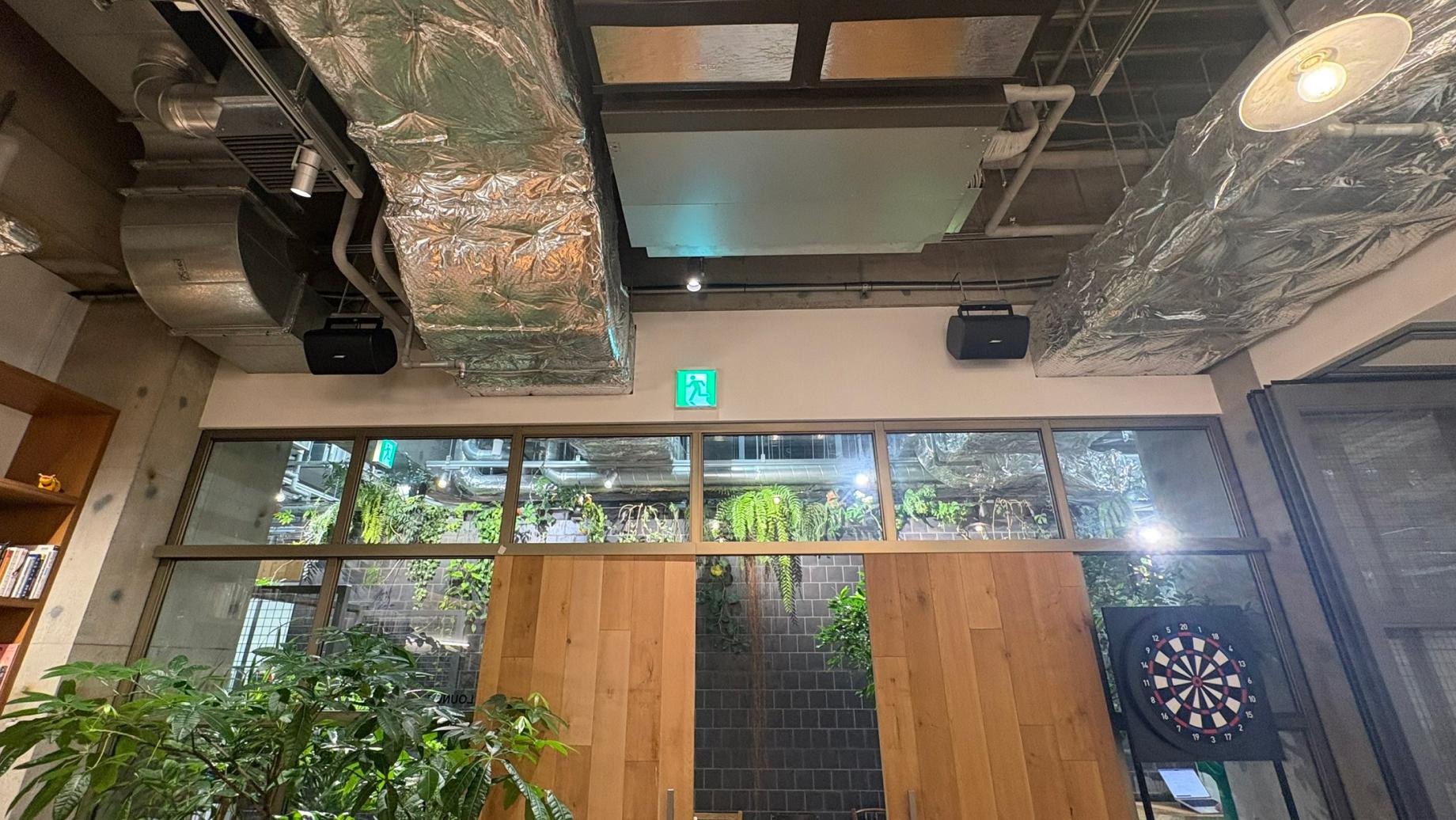

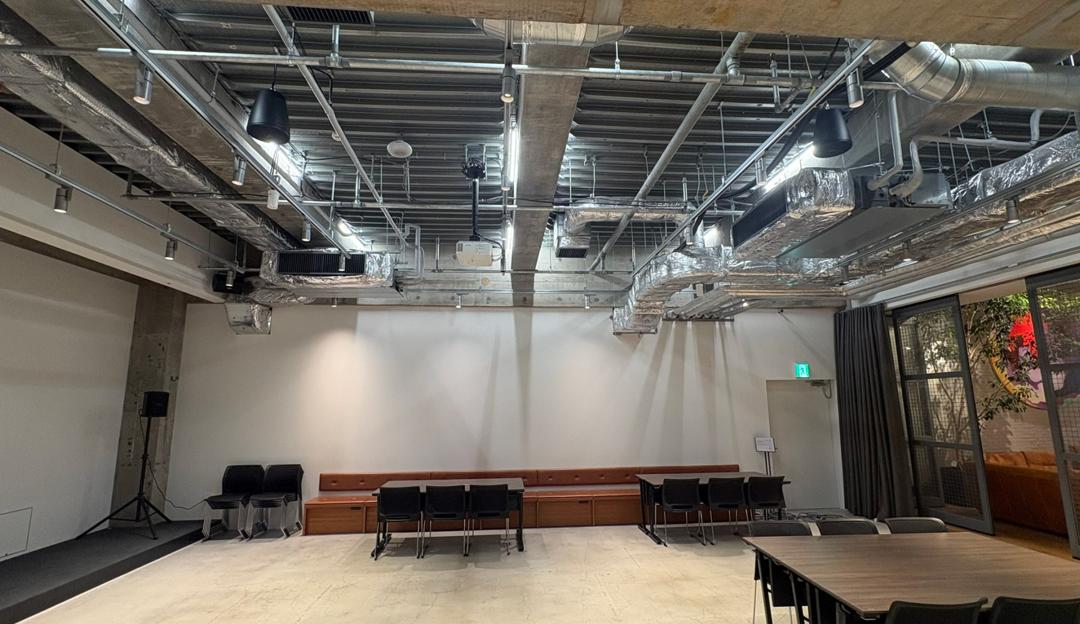

マイク、音声処理装置、パワーアンプ、スピーカーまでを含め、音響システム全体を再構築しました。音声処理にはBoseのオーディオプロセッサー「EX-1280C」、パワーアンプには「PS404D」を採用。HALLおよびLOUNGEには、露出型スピーカー「DM6SE」とペンダント型スピーカー「DM5P」を、各エリアをカバーできるよう配置しました。複数のスピーカーへ適切に音声を分配することで、一部のスピーカーだけを大音量で鳴らすのではなく、広い空間でも音声を聞き取りやすい環境を整えています。

SHUREワイヤレスマイクとWeb会議対応

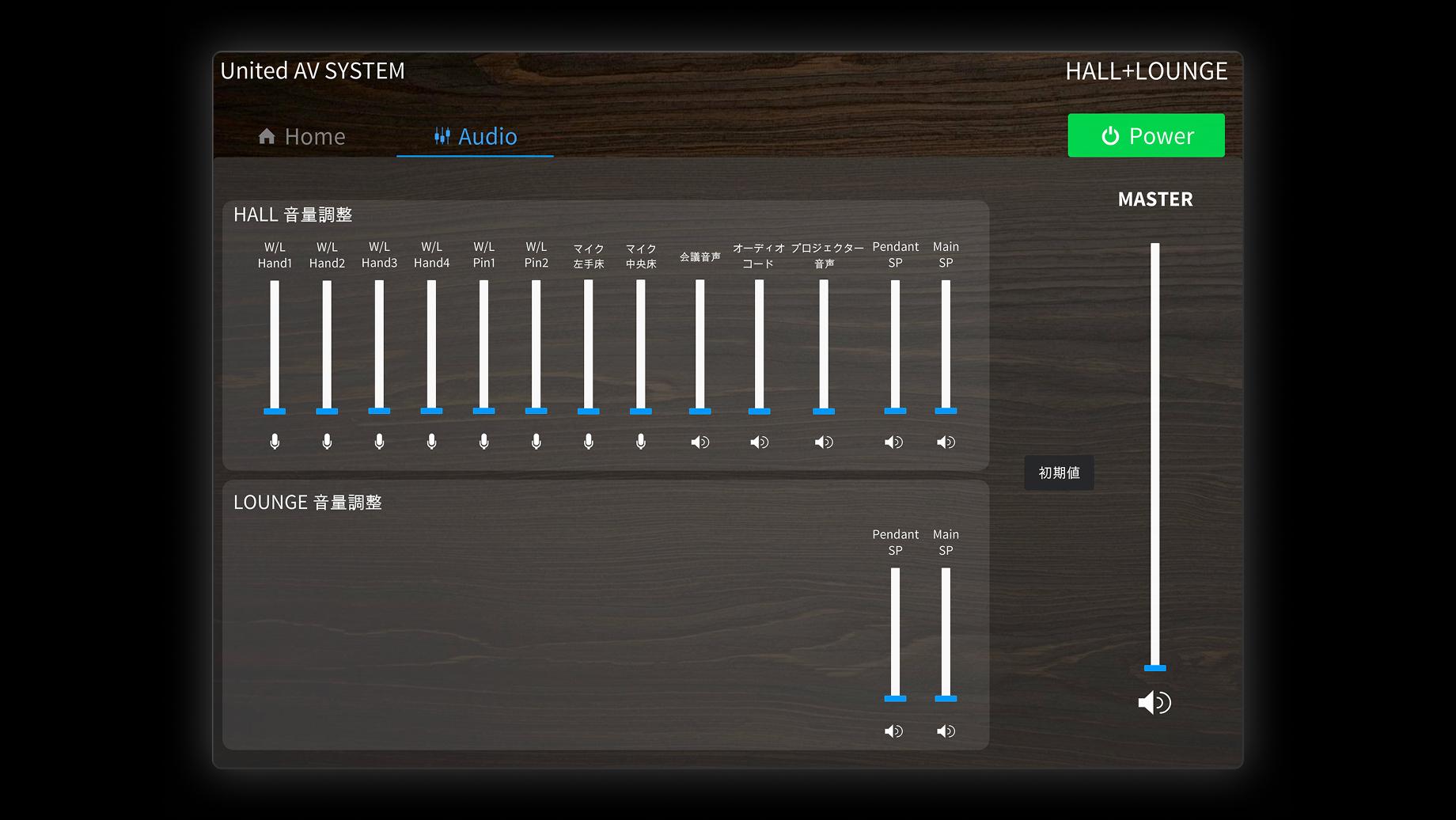

ワイヤレスマイクには、SHUREのMicroflex Wirelessシリーズを採用しました。ハンドマイク4本とピンマイク2本を用意し、会議、プレゼンテーション、司会進行など、用途に応じて使い分けられる構成としています。各マイクには個別の名称を設定し、Crestronのタッチパネルから、それぞれの音量調整とミュート操作を行えるようにしました。また、利用者のPCとAVシステムをUSBで接続することで、室内のワイヤレスマイクで話した音声をWeb会議の相手側へ送り、相手側の音声をHALLやLOUNGEのスピーカーから再生できる構成としています。

既存映像設備の活用とワイヤレス画面共有

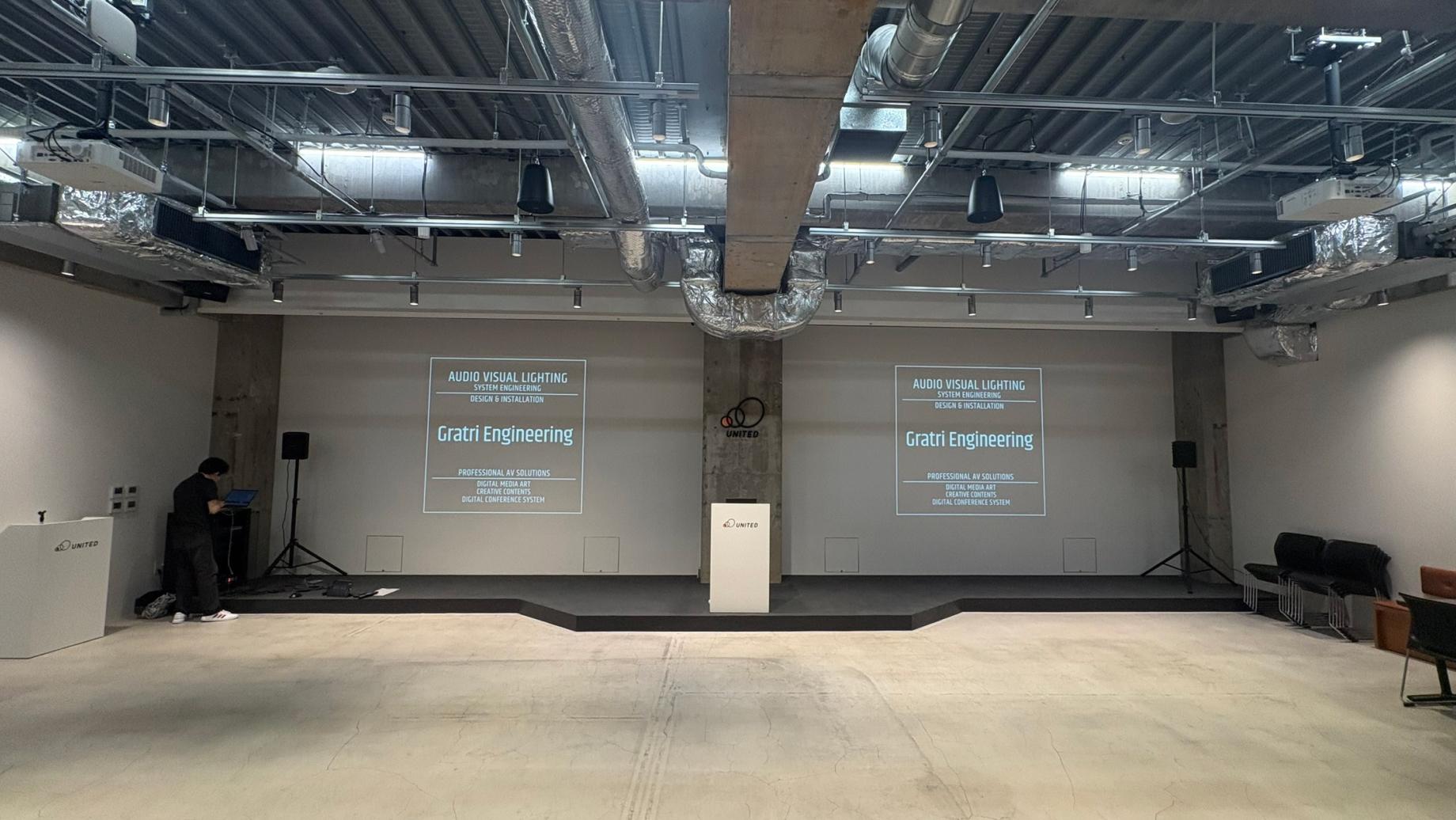

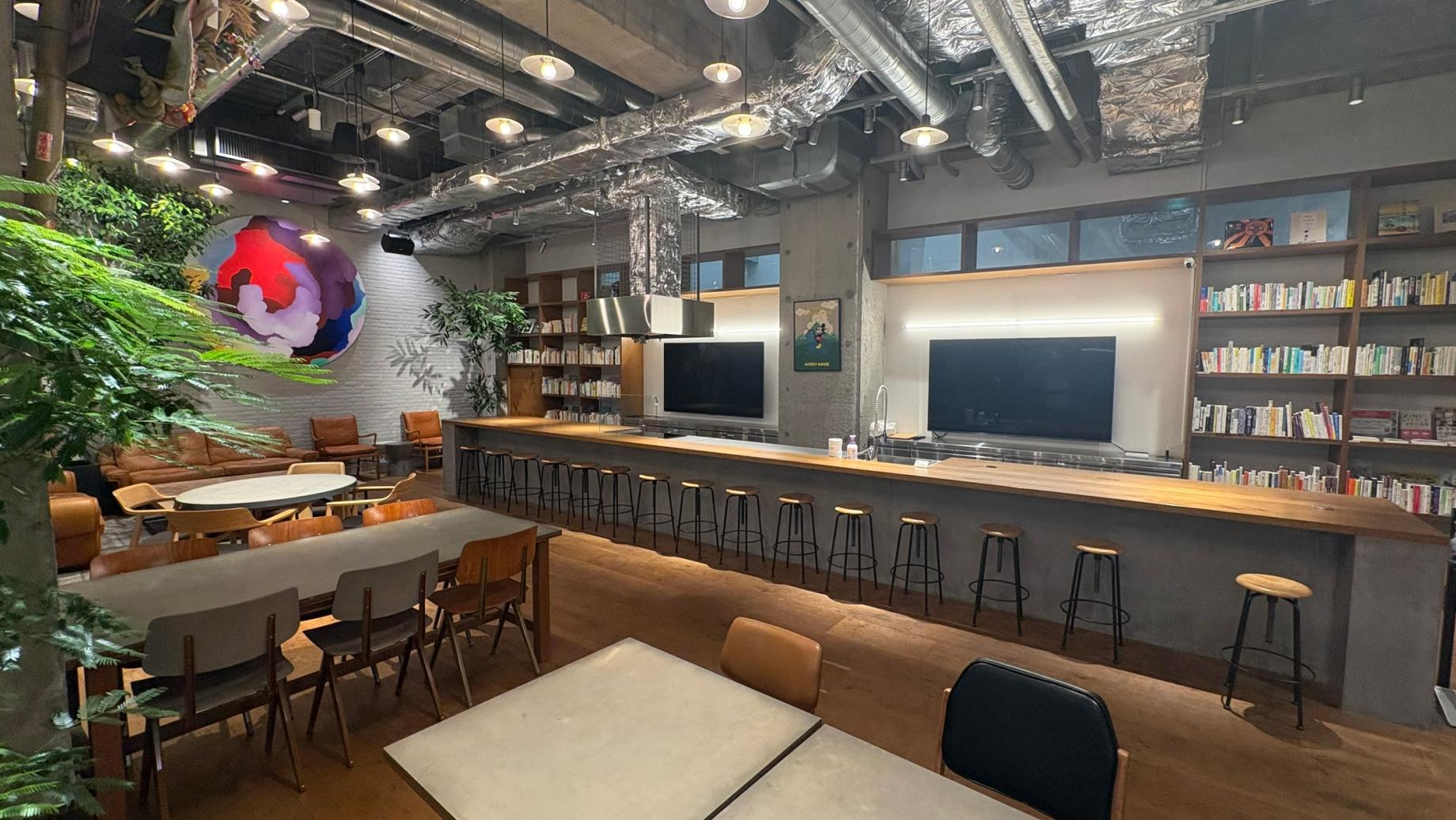

HALLの左右2台のプロジェクター、LOUNGEのディスプレイ、映像マトリクススイッチャー、HDMI延長器などは、既存設備を継続して使用しました。既存設備を新しい音響システムやCrestron制御と連携させることで、タッチパネルから映像ソースの切替や機器の電源操作を行えるようにしています。 HALLでは、左右のプロジェクターに同じ映像を表示するだけでなく、それぞれ異なる映像を表示することも可能です。また、LOUNGEにはBarco ClickShare C-10を導入し、PC画面をワイヤレスで共有できるようにしました。既存の有線HDMI接続も残し、利用環境に応じて使い分けられる構成としています。

CrestronによるAV設備の一括制御

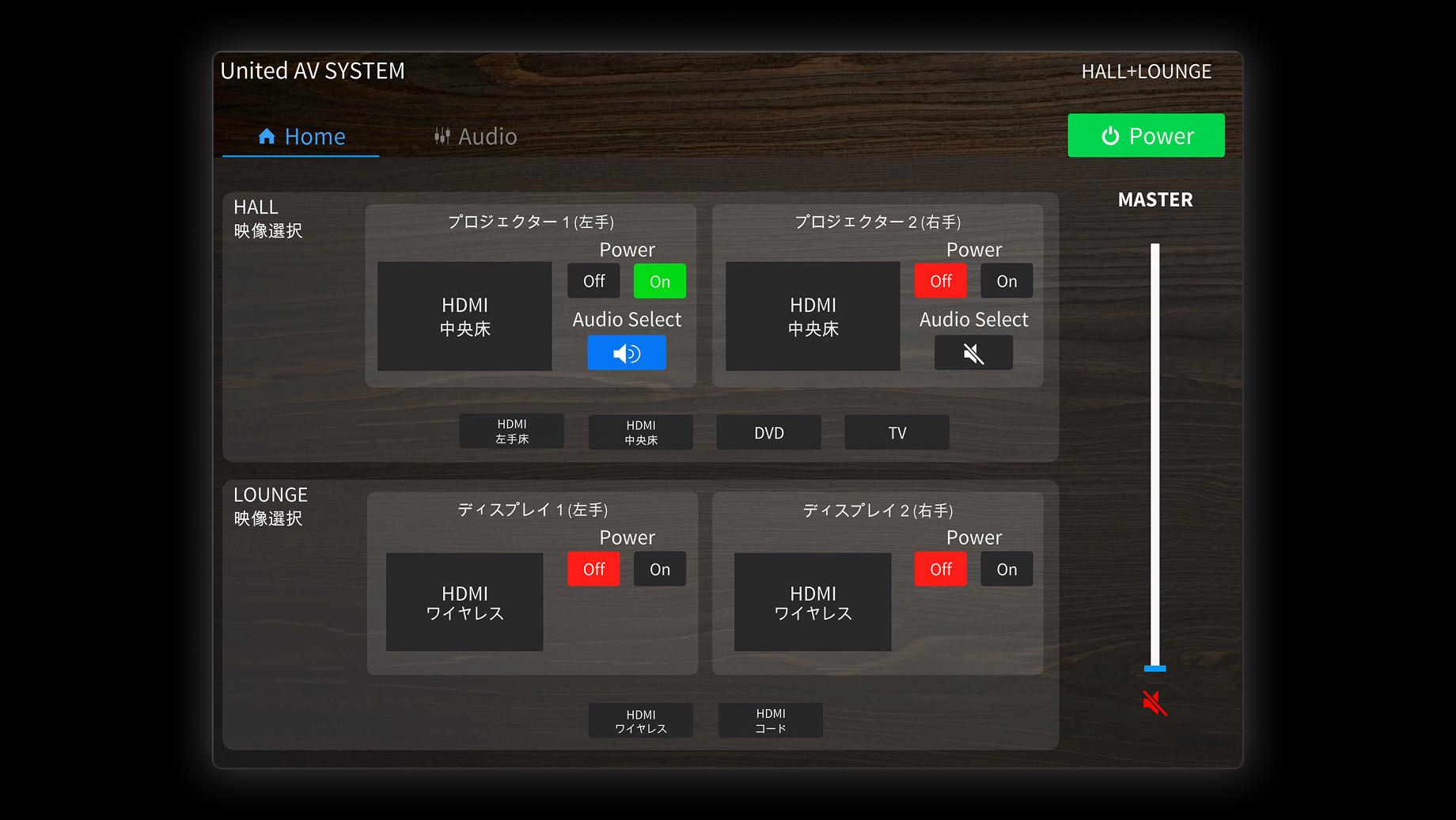

システム全体の制御にはCrestronを採用しました。 Crestron RMC4を中心に、HALLとLOUNGEに設置した2台のiPadをタッチパネルとして使用し、映像・音声設備を一括操作できる専用画面を構築しています。システムの起動時には、

● HALL
● LOUNGE
● HALL＋LOUNGE

の3つのモードから利用方法を選択します。選択したモードに応じて、操作できる設備や音声の出力範囲が切り替わるため、利用していない空間を誤って操作することを防ぎます。タッチパネルからは、プロジェクターやディスプレイの電源、映像ソースの選択、マイク・スピーカーの音量、ミュート、システム全体の起動・終了などを操作できます。 2台のタッチパネルはシステムの状態を共有しており、一方で操作した内容は、もう一方の画面にも反映されます。

操作説明と取扱説明書の作成

設備の設置、プログラム調整、総合動作試験の完了後には、実際の利用方法について操作説明を実施しました。また、ワイヤレスマイク、Web会議、ClickShare、有線HDMI、BGM再生、タッチパネルの操作方法をまとめた取扱説明書を作成しました。タッチパネルアプリが正常に動作しない場合の再起動手順なども掲載し、導入後にお客様自身で基本的な確認や復旧操作を行えるようにしています。

導入後

音響設備を部分的に交換するだけではなく、スピーカーの配置、音声処理、マイクシステムまでを含めて再設計することで、HALLおよびLOUNGEで音声を聞き取りやすい環境を整えました。

さらに、既存映像設備を活用しながら、Web会議への対応とCrestronによる一括制御を追加。会議、プレゼンテーション、社内イベント、オンライン会議など、さまざまな用途に対応できるAVシステムへ刷新しました。
